Это была не моя задумка. Просто друг попросил придумать такое устройство, чтобы без проводов можно было бы считать обороты вала двигателя, для подстройки дизельной аппаратуры. И чтобы можно было в любом месте им воспользоваться.

Посидев и поразмышляв, придумал следующее:

Принцип работы простой: включаем ИК-светодиод, а на фотодиод принимаем отражение. Считаем время между приемами сигнала, переводим в обороты в минуту и выводим на экран. Питание, значит, батарейное.

В общем, не буду тянуть кота за ..... :)

Был у меня микроконтроллер на тот момент такой – PIC16F88. Вот что получилось.

Схема устройства:

Я не стал заморачиваться с датчиком ИК сигнала. Хотя при желании можно было (и это для любознательных может послужить стимулом для усовершенствования J) воткнуть вместо фотодиода датчик TSOP1736 (который, собственно, был у меня в наличии на тот момент). Подавать на него 36 кГц можно, в принципе, с генератора, собранного на 555 таймере. Запускать генератор можно как раз сигналом, включающим ИК светодиод. Вот так как то… Причем, эксперименты такие я проводил. При подаче света с частотой 36 кГц на TSOP, его выход давал 5 вольт. При закрытии луча света, выход TSOP сбрасывался в ноль. Но, так как стояла задача собрать автономное устройство с минимальным потреблением, то тратить энергию на датчик и генератор я счел расточительным. К тому же, расстояние до измеряемого объекта было не особо критично. Устраивало расстояние даже в сантиметр. В общем, получилось так.

Питание ЖКИ - прямо с порта PIC, так же, как и питание LM358, для уменьшения энергопотребления в режиме sleep.

Живой платы первого опытного образца, к сожалению не осталось :(. Это была плата без усиления сигнала с фотоприемника. Сигнал поступал сразу в МК.

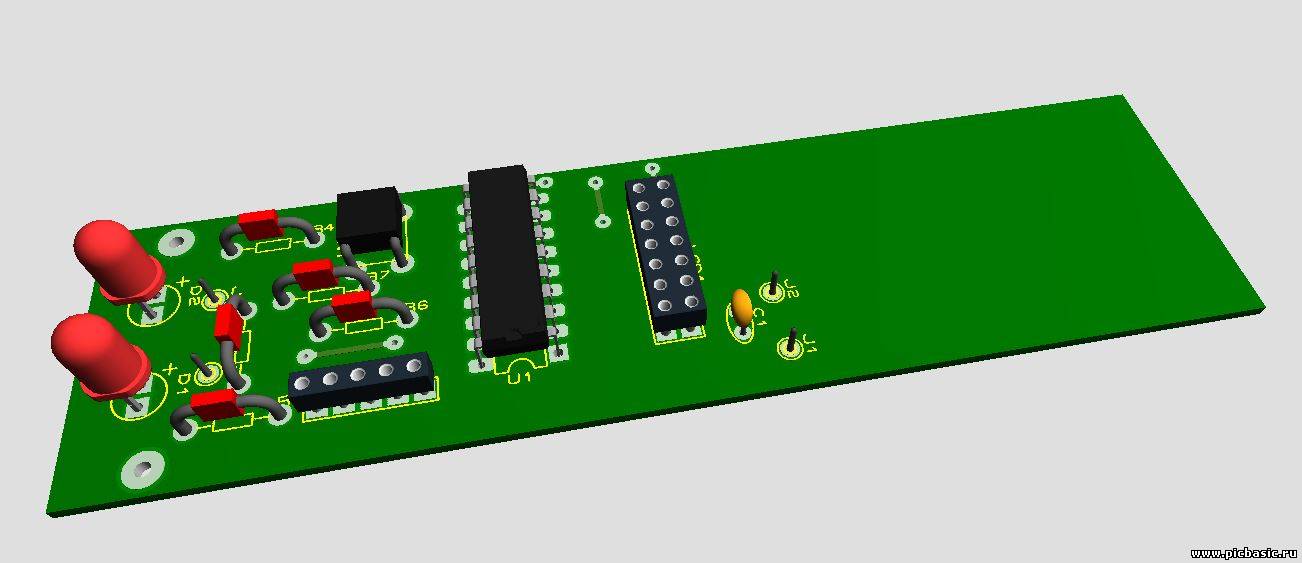

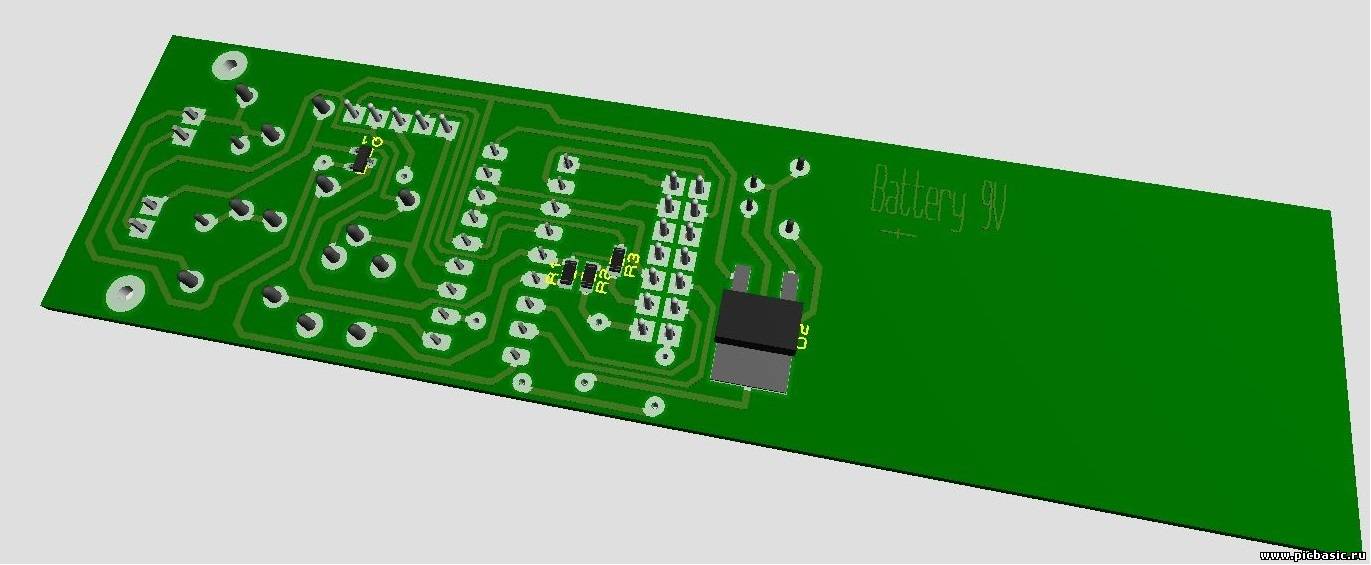

Выглядела плата так:

Так как уровня сигнала с фотоприемника не всегда хватало микроконтроллеру, то пришлось дополнять схему. Я собрал усилитель на LM358. Теперь схема выглядит именно так, как выглядит.

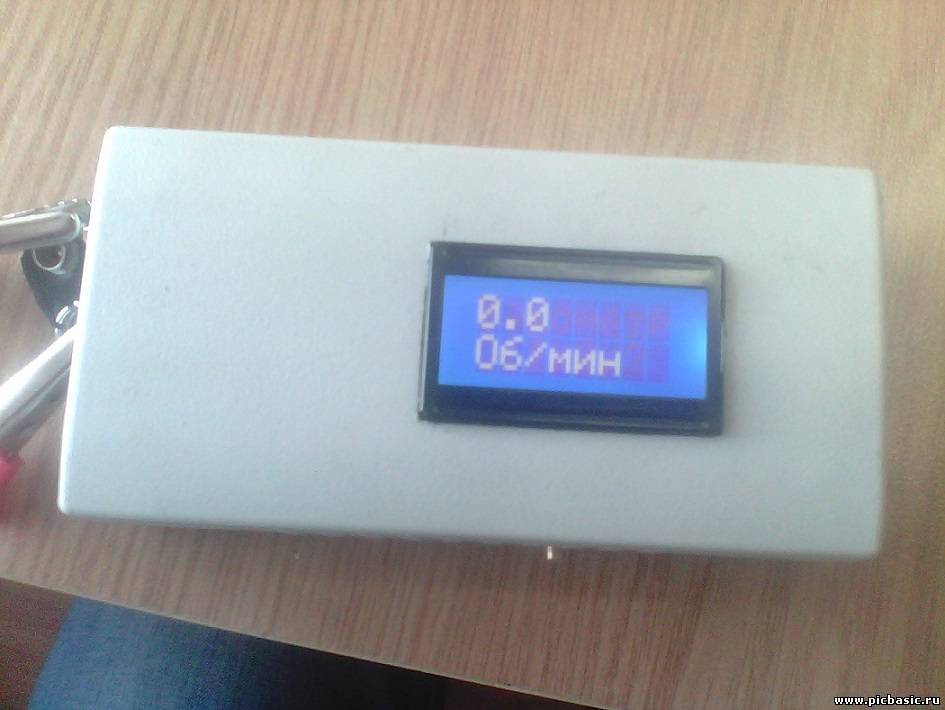

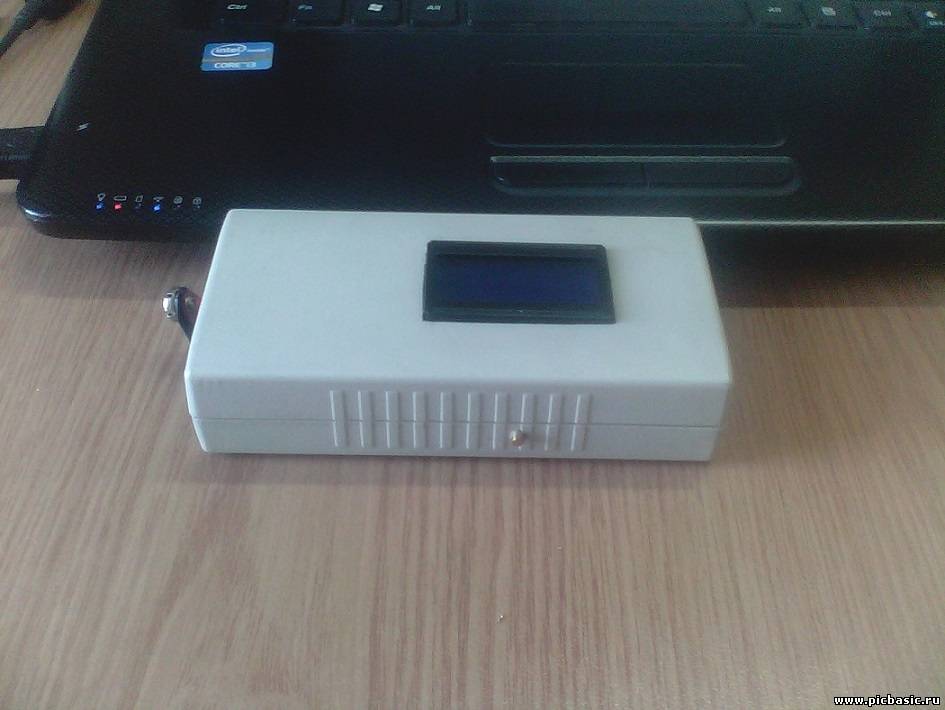

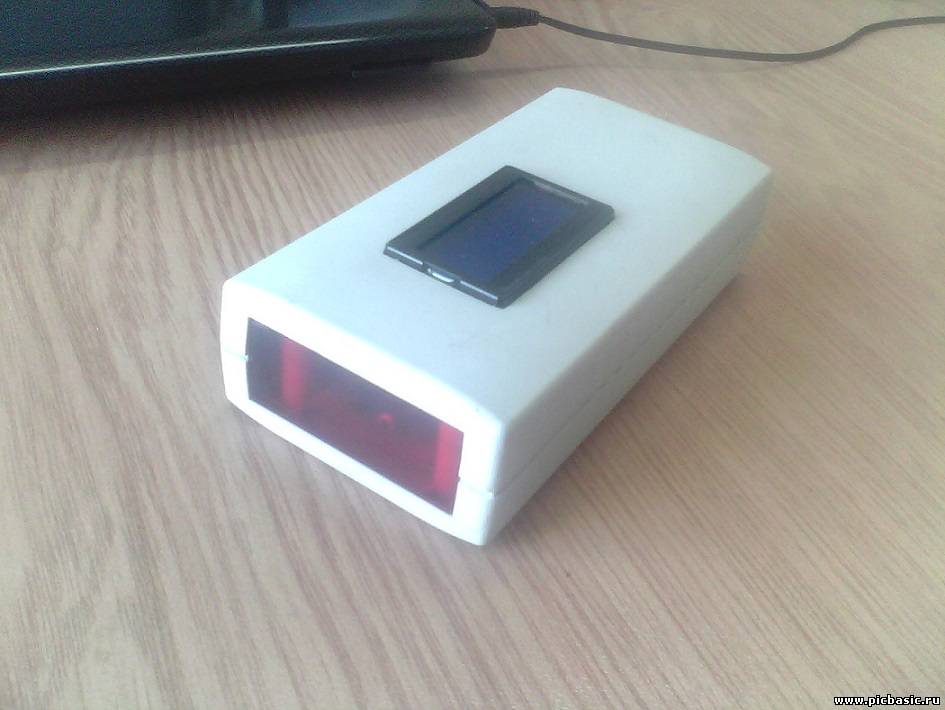

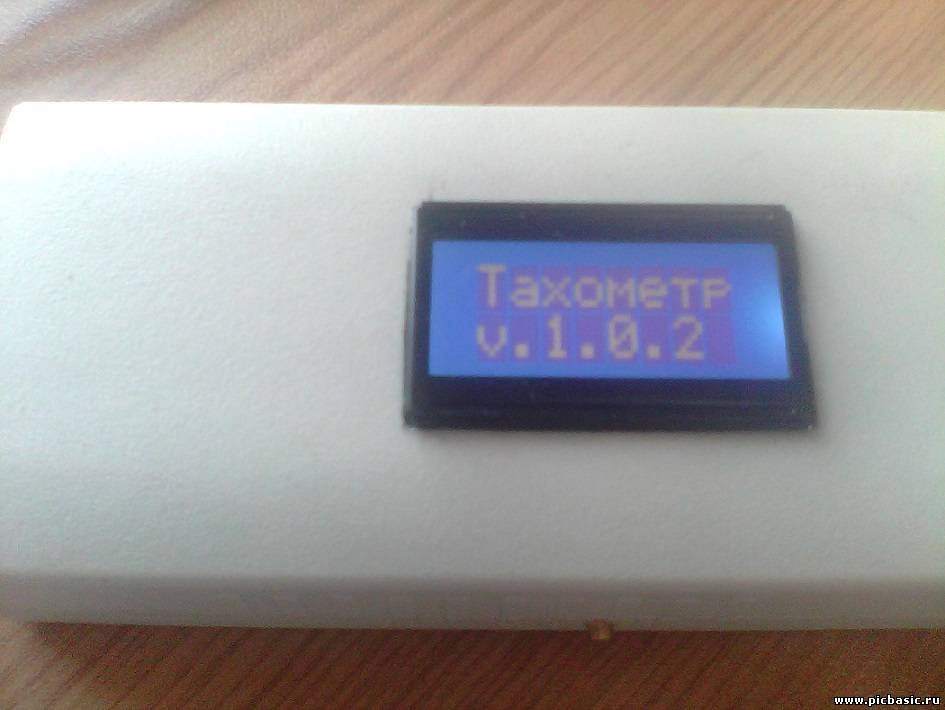

Подобрав корпус, и адаптировав под него плату, было собрано такое симпатичное устройство:

Принцип работы такой:

На исследуемый объект наносится метка обычным канцелярским корректором. Около 5-7 мм в диаметре. Либо приклеивается метка из белой бумаги.

При включении питания в первый раз, PIC начинает считать длительность периода между импульсами, которые, отражаясь от метки, приходят на фотоприемник. Если импульсов нет в течение примерно 4 секунд, показания сбрасываются на ноль. Если импульсы отсутствуют примерно 20 секунд, прибор переходит в режим пониженного потребления. Выключается индикатор. Для следующего измерения нужно нажать кнопку, подключенную к порту RB0. Генерируется прерывание и прибор "просыпается". Цикл начинается сначала.

Точность показаний – отличная, но не на всем диапазоне. На высоких оборотах показания "плавают”, но незначительно, не критично.

Единственный минус этого прибора - не очень большая дальность. Около сантиметра. Но это решаемо, как я писал выше, с помощью фотоприемника типа TSOP1736 или TSOP1738 и генератора на 555 таймере. Надобность в LM358 в этом случае отпадает.

Еще одно уточнение - материал исследуемого объекта должен быть темным.

Архив с файлом протеуса и исходник лежит здесь.

Вот кстати, нашел старый исходник, в котором реализован принцип подсчета импульсов с помощью модуля захвата, но индикатор там светодиодный. Но под LCD нетрудно переделать, проще будет
