Прошивка для ЗУ от Феликса
Как и все увлеченные техникой наверное имеют дома несколько типов АКБ . Или из игрушек , или из телефона .Также и у меня , скопилось несколько типов АКБ и чтобы поддерживать в рабочем состоянии . Поразмыслив что собирать для каждого типа АКБ будет глупо . да и места будут занимать больше .
Поискав на просторах интернета нашел вот эту http://sergiols.blogspot.com/2009/05/unive...ry-charger.html

Собрав его я пользовался примерно год . Вроде всем хорош зарядник - и разряжает и заряжает NiCD , NiMH , LiIon , LiPol , SLA . И данные может слать через ком порт .
И вот я подошел к самому главному - причине появления этой прошивки . Собрав для знакомого такое же зарядное был замечен недостаток - неполный заряд кадмия и метал-гидрида . Применение разных режимов не помогали .
Начал изучать программирование для ПИКов, было принято решение написать свою прошивку.
Кроме того прошивка была еще не финальная и не использовала все что должна была выполнять .
Этой работой я никак не нарушаю авторскую разработку и не уменьшаю его заслуг
В моей версии я отказался от термодатчика и переработал измерение тока разряда . Добавил драйвер для IRF9530 . Также исключено MAX232 и 24C256 .
Изменение также есть и в схеме .
Возможен заряд или разряд NiMH , LiIon , LiPol , SLA
Работа с зарядкой проста -выбираем :
1 Тип АКБ
2 Емкость
3 Количество элементов
4 Заряд или разряд
5 Ток заряда или разряда
После проделанных манипуляций идет «Заряд» или «Разряд»
Меню сделано на английском , но все понятно и кратко .
Удалось сделать измерение набранной емкости . Хотя и есть погрешность но наглядно показывает что АКБ наберет при заряде LiIon , LiPol , SLA . Так как заряд идет изменяющимся током . И я пока не знаю как добиться большей точности .
Попытки применить дельта Пика для NiMH пока успехом не увенчалось . Поэтому сделан заряд по времени 14 часов
Ввиду большого размера кода создам тему в ветке о Протоне где выложу материал

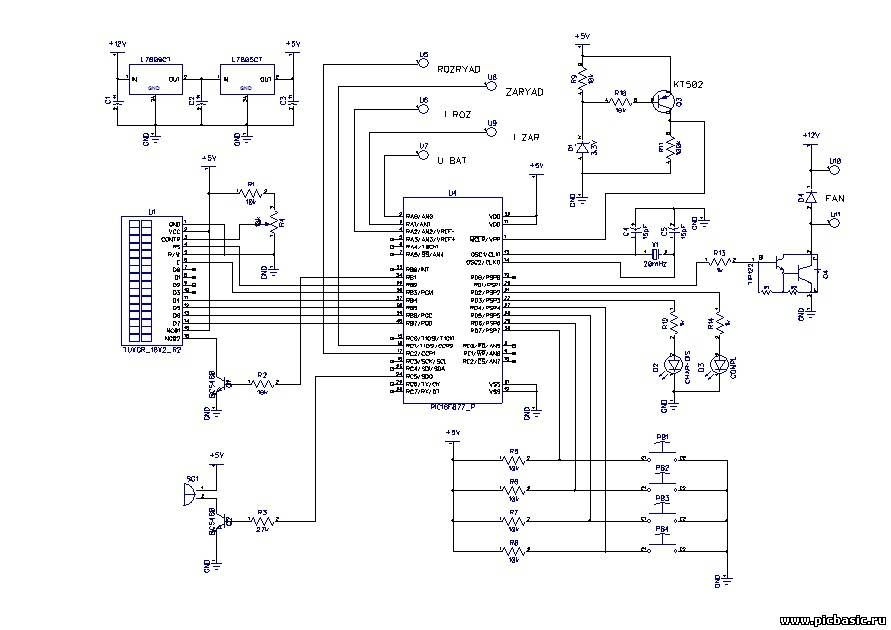

Схема управления

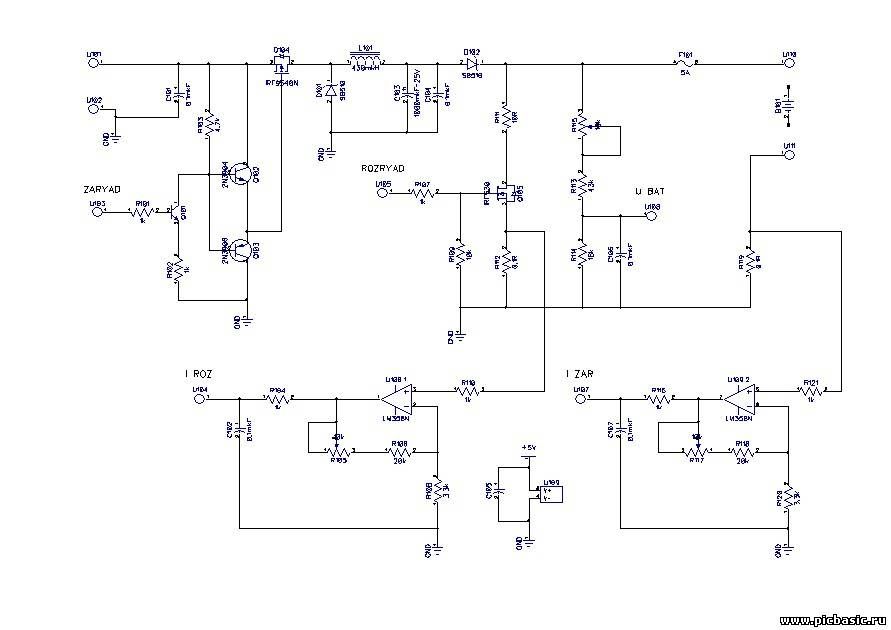

Силовая часть

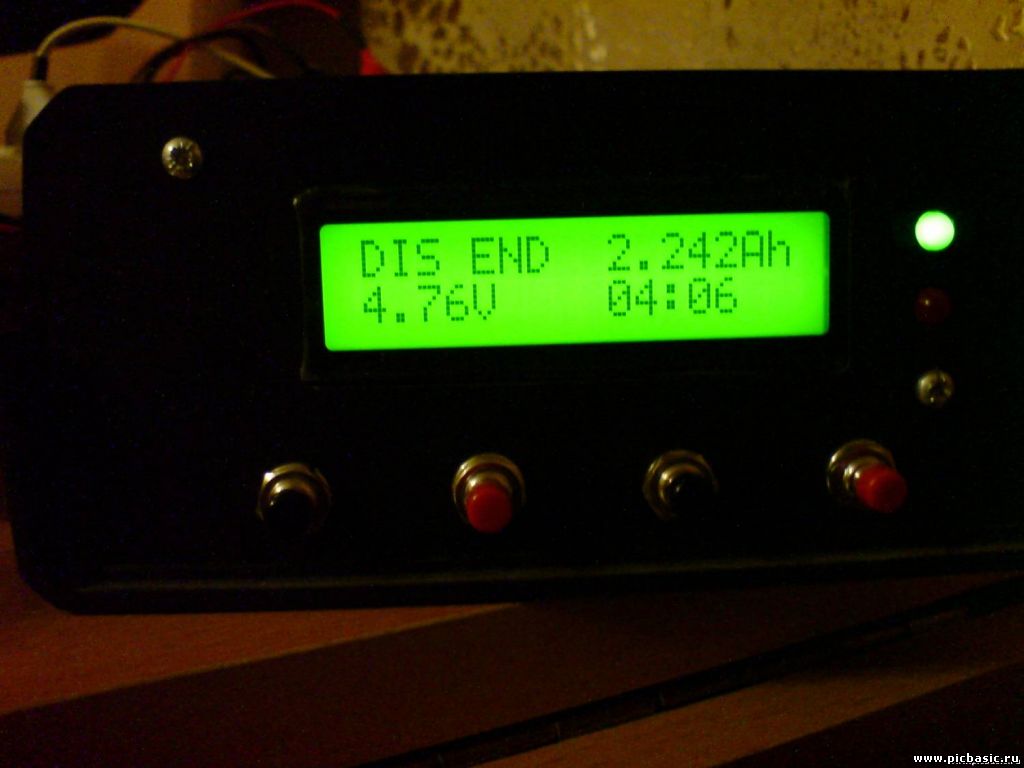

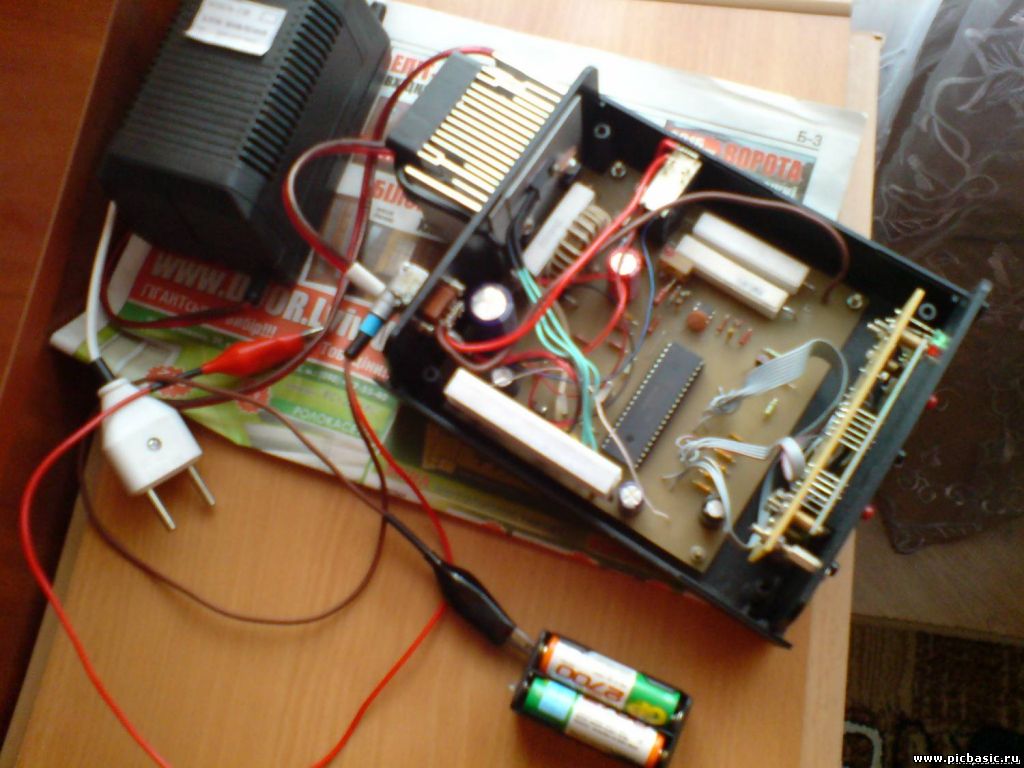

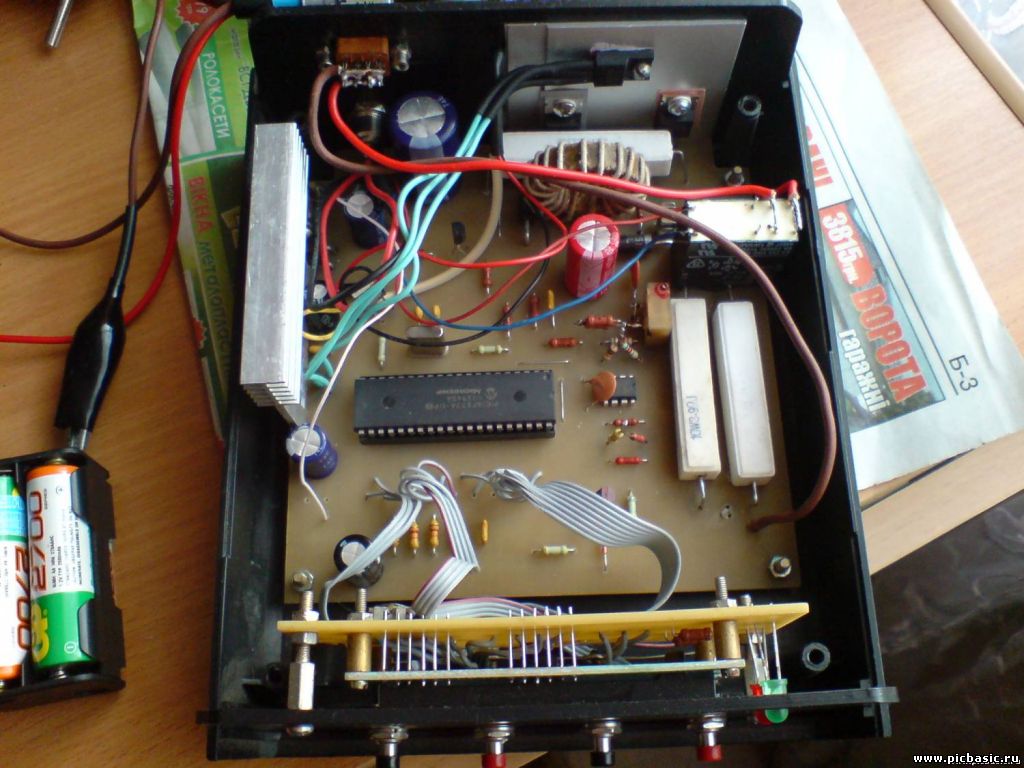

Фото того что получилось



Выражаю благодарность Николаю (Matrix252005) за помощь в написании софта и Gagik c форума http://forum.primuss3.com/index.php?sid=378a163b45ace55e67302529c579ed82 за тестирование софта . Так как на момент написания софта зарядки у меня уже не было .
Возможно что будет доработка софта и устранение ошибок
Планируется новая версия на PIC18F4550 и ЖКИ 20*4 строки .
Успехов в повторении и творчестве
Материалы здесь http://www.picbasic.ru/forum/5-1112-10386-16-1333880529

Похожие материалы: Зарядное устроиство на PIC16F873A и БП АТХЗУ для 2 АКБ от фотоапарата


Категория: Proton PICBasic | Добавил: Andriy76 (08.04.2012)
Просмотров: 16822 | Комментарии: 3 | Теги: NiMH, PIC18F4550, LiIon, ЖКИ, термодатчик, Sla, LiPol, зарядное устройство, АКБ | Рейтинг: 5.0/3
Всего комментариев: 3
1 sibmaster   (11.01.2016 20:23) [Материал]
Здраствуйте ! собирал "ФЕЛИКСА " , но попался мне ваш вариант. собрал - сранное поведение , Завышение вольтметра при разряде на Li-Po и SLA очно замечено на литтии на 0.6 вольта на свинце на один вольт . при заряде показания волтметра в норме .ток соответсвует индикации . Что может быть- " глюк " прошивки ?

2 sibmaster   (12.01.2016 21:16) [Материал]
Причину нашел. виноват полевик

3 Andriy76   (19.01.2016 18:38) [Материал]
Попробуйте применить полевик с логическим управлением . Например IRLZ44 . Кроме того Что бы увеличить ток разряда - надо уменьшать разрядный резистор . Иначе мы не вытянет нужный ток .
