Осциллограф ничего не показывает
Torres_1_ Дата: Сб, 29.11.2014, 11:51  |                                                                                                                Сообщение # 1
Группа: Пользователи
Ранг:  Новенький
Сообщений: 2
Репутация: 0   ±
Замечания:   ±
На сайте с 29.11.2014

Статус: Offline

Собрал схему RC автогенератора с 2Т-мостом на ОУ, всё запускается, но осцилограф не дает никаких результатов. В протеусе первый раз, может что-то не так сделал.
И кстати как перемычки ставить?
Вот схема:

Вот проект:
Работал в proteus 8
Прикрепления: 1515551.png(12Kb) · Project.zip(29Kb)


Раз солгал, на век лгуном ты стал!
Сообщение отредактировал Torres_1_ - Сб, 29.11.2014, 11:52
ЯНДЕКС Дата: 29.11.2014
anatol Дата: Сб, 29.11.2014, 20:53  |                                                                                                                Сообщение # 2
Группа: Проверенные
Ранг:  Разобрался
Сообщений: 547
Репутация: 14   ±
Замечания:   ±
На сайте с 10.02.2010

Статус: Offline

Первое:
1. на схеме ошибки по номиналам.
2. как оу будет работать без питания?
Второе:
1.Протеус "заточен" под "логику" и рассчитывать фазы не любит - моделируйте в других программах.
2. Не совсем по адресу обратились. Сайт про бейсик и контроллеры, остальное так для своих, а не студенту в помощь.
Torres_1_ Дата: Пн, 01.12.2014, 05:10  |                                                                                                                Сообщение # 3
Группа: Пользователи
Ранг:  Новенький
Сообщений: 2
Репутация: 0   ±
Замечания:   ±
На сайте с 29.11.2014

Статус: Offline

anatol, Прошу прощение.
Уже всё исправил, уже всё работает smile

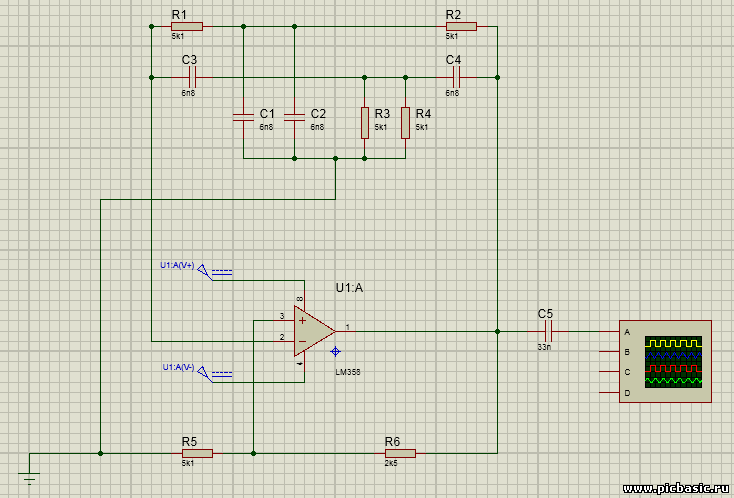

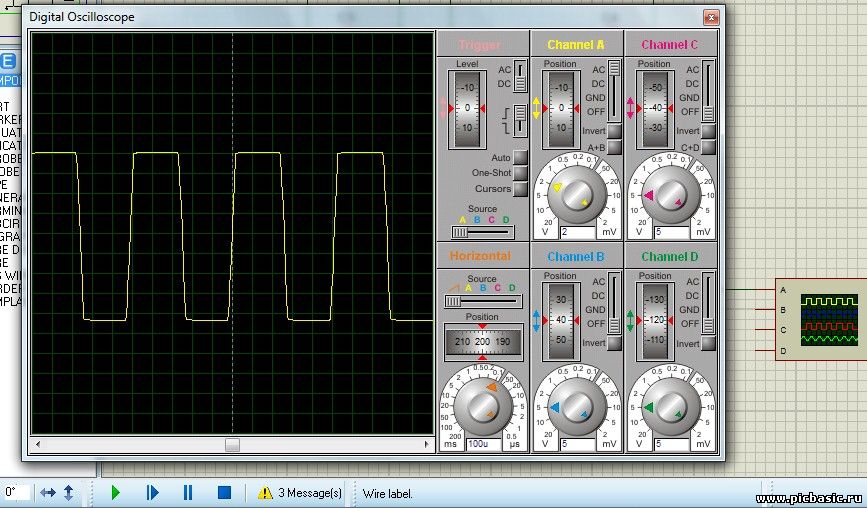

Прикрепления: 2684998.png(21Kb) · 6274211.jpg(146Kb)


Раз солгал, на век лгуном ты стал!
Сообщение отредактировал Torres_1_ - Пн, 01.12.2014, 05:10
