Пример работы с индикаторами МЭЛТ по SPI
AndrF Дата: Вс, 10.11.2013, 00:35  |                                                                                                                Сообщение # 1
Группа: Проверенные
Ранг:  Продвинутый
Сообщений: 148
Репутация: 3   ±
Замечания:   ±
На сайте с 03.02.2012

Статус: Offline

Речь об индикаторах на контроллере ST7070. Типа того что по ссылке.

Вчера довелось с ним повозиться, в результате получился кусок кода на протоне, демонстрирующий работу с ним по SPI (трехпроводное подключение):




Программа пока не замусорена функционалом. Может кому-то сэкономит время...

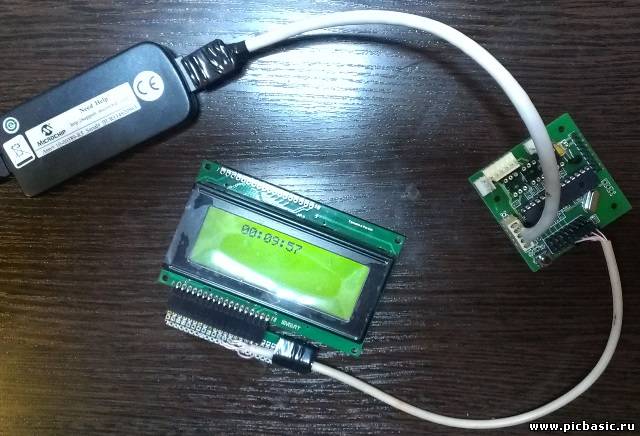

Прикрепления: 4137420.jpg(133Kb)
ЯНДЕКС Дата: 10.11.2013
anatol Дата: Вс, 10.11.2013, 04:34  |                                                                                                                Сообщение # 2
Группа: Проверенные
Ранг:  Разобрался
Сообщений: 547
Репутация: 14   ±
Замечания:   ±
На сайте с 10.02.2010

Статус: Offline

Вот спасибо. Я считал что ST7070 аналог HD44780  или KS0066 и не знал о трехпроводке. Надо смотреть что у меня есть. Спасибо за инфу.
AndrF Дата: Вт, 12.11.2013, 14:51  |                                                                                                                Сообщение # 3
Группа: Проверенные
Ранг:  Продвинутый
Сообщений: 148
Репутация: 3   ±
Замечания:   ±
На сайте с 03.02.2012

Статус: Offline

Несколько доработал пример, чтобы полегче было работать с русским языком, используя страницу 1251. Прикладываю архив. В архиве два варианта под PIC16F876A и PIC18F4550 c фото вывода...

И есть вопрос - что я не учитываю в варианте с PIC18F4550 что так кракозябрит текст? C PIC16F876A ведь все нормально...

Архив можно скачать отсюда.

Добавлено (12.11.2013, 14:51)
---------------------------------------------
Рабочий вариант для 18F4550

В общем, удалось заставить работать только самостоятельно дергая пины на шине SPI.
Кстати, тут уже добавлена работа с символами в кодировке 1251...

Сообщение отредактировал AndrF - Вт, 12.11.2013, 14:53
MiXaS Дата: Вт, 12.11.2013, 15:02  |                                                                                                                Сообщение # 4
Группа: Проверенные
Ранг:  Разобрался
Сообщений: 615
Репутация: 26   ±
Замечания:   ±
На сайте с 02.10.2010

Статус: Offline

Интересно!

А с ST7920 будет работать??

Спасибо
AndrF Дата: Вт, 12.11.2013, 15:11  |                                                                                                                Сообщение # 5
Группа: Проверенные
Ранг:  Продвинутый
Сообщений: 148
Репутация: 3   ±
Замечания:   ±
На сайте с 03.02.2012

Статус: Offline

Цитата MiXaS ()
А с ST7920 будет работать??
Это же совсем другое вроде...
MiXaS Дата: Вт, 12.11.2013, 15:44  |                                                                                                                Сообщение # 6
Группа: Проверенные
Ранг:  Разобрался
Сообщений: 615
Репутация: 26   ±
Замечания:   ±
На сайте с 02.10.2010

Статус: Offline

Ну я шиты не смотрел. Думал может подойдет

Добавлено (12.11.2013, 15:44)
---------------------------------------------
У меня валяется такой дисплей. 128х64 . Он может работать в 2х режимах: 1 - стандартный хитачи, а второй spi.
Поэтому и подумал, может похож принцип

AndrF Дата: Ср, 13.11.2013, 09:56  |                                                                                                                Сообщение # 7
Группа: Проверенные
Ранг:  Продвинутый
Сообщений: 148
Репутация: 3   ±
Замечания:   ±
На сайте с 03.02.2012

Статус: Offline

Цитата MiXaS ()
Поэтому и подумал, может похож принцип
Принцип чего? Один дисплей символьный, а другой графический...
MiXaS Дата: Ср, 13.11.2013, 10:26  |                                                                                                                Сообщение # 8
Группа: Проверенные
Ранг:  Разобрался
Сообщений: 615
Репутация: 26   ±
Замечания:   ±
На сайте с 02.10.2010

Статус: Offline

Яж говорю не вникал. Увидел похожее название контроллера. С планшета трохи не удобно шиты сравнивать. А до компа не как не доберусь.
